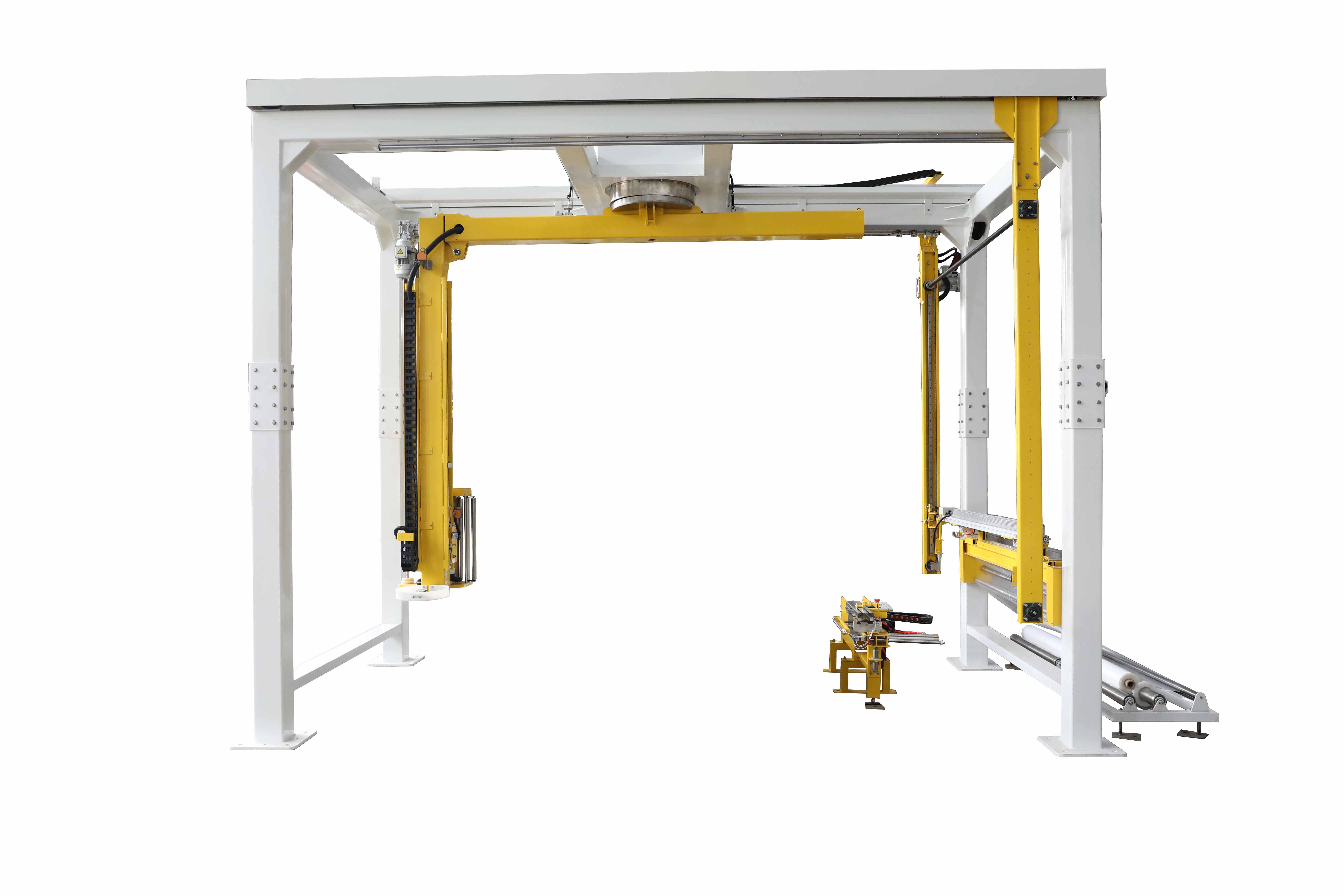

摇臂在线覆膜缠绕包装机YK1800FR-PL-DM

详细介绍

摇臂在线覆膜缠绕包装机YK1800FR-PL-DM


  • 绕规格 :(L*W*H)mm 1200*1200*1800

  • 包装效率 : 20~40托/小时

  • 输送高度 : 500mm(350-700mm)

  • 悬臂转速 : 0-15rpm

  • 膜架机构 : 预拉伸膜架

  • 功率电压 : 3.5KW、AC220V

  • 外形尺寸 :(L*W*H)4700*2600*3900(含四柱架和薄膜储存机构

  • 包装材料 : 缠绕膜

  • 机器重量 : 1t


  • PLC可编程控制,缠绕程序可选,各种参数可调。

    光电开关自动感测货物高度。

    醒目的闪光安全警告灯及紧急停机开关。

    预拉伸自动送膜机构。

    悬臂缓启动、缓停止,自动复位。

    顶部及底部缠绕数分别单独控制。

    自动、手动可切换,几乎无需日常维护。

    整机的电线 电气等装置都采用国内外知名厂商品牌,没有安全隐患。

    整机采用多功能人机界面触摸式显示系统及PLC控制,宽大的显示屏,可实时显示设备的运行情况;强大的故障侦测系统,可实时显示故障信息,并指导维修人员如何排除故障。



    摇臂系统:

    悬臂变频调速 6~18圈/分钟 可调。

    悬臂自动复位。

    悬臂安全碰触自动停机。

    悬臂快速装卸方式。

    悬臂可折叠式,方便运输。

    悬臂整体回转支承结构。

    悬臂加装整体防坠落保护装置,防止悬臂脱落坠地。



    膜架系统:

    膜架上升、下降速度分别可调。

    送膜速度可调;单独的变频交流电机控制。

    顶部及底部缠绕数分别单独控制。

    薄膜系统随动机构,一拉即可。

    膜架为纯铸铁膜架,轻便稳定。

    选用耐磨胶辊,使用寿命长。

    自动上断膜系统,自动夹膜断膜烫膜一气合成。

    膜架安全性能更高,膜架整体的升降采用轮车式,内置8个尼龙滚轮导向滑动,增加了安全性,同时使用寿命比普通尼龙U型卡片式长5倍以上

    膜架上升下降的端部均采用了双重限位保护,以免程序出现错误时对机体本身造成大的破坏。

    断膜系统:

    采用加热丝断膜。

    断膜后采用热合式熔合膜尾部,不留尾巴。

    夹膜机构在断膜前,先把缠绕膜向下拉约200mm,使烫膜点更牢固、更美观。

    吹气装置:包装启动时,夹膜机构夹持的尾巴会放开,此时吹气装置启动,可将膜尾吹起,利用正在旋转包装的缠绕膜将尾巴包起,不留尾膜。

    在包装过程中间缠绕膜出现断裂或无膜时会自动停机报警。



    覆膜系统:

      采用比货物宽度大300mm的PE片式卷筒膜,标准宽度1500mm,厚度0.6mm,每次覆顶的膜由断膜装置根据货物的大小,智能测量托盘所需尺寸后切断,然后放在货物顶端。

    覆顶膜架安装于立柱外侧,由自由滚筒和简易刹车装置辅助卷筒膜收放自如,放膜时上方夹紧气缸松开,拉膜机构上升,拉膜结束后夹紧气缸夹紧PE膜,加热丝通电断膜。

    断膜装置采用气动和电热装置共同完成。断膜后由气动夹膜机械手夹持住顶膜,然后机架上升,自动测量到货物高度后平向移动,再由光电系统测量到货物宽度,把顶膜放入货物的顶端,通过悬臂缠绕,把顶膜和货物固定在一起,形成防水式全方位包装。此机构由电机和气动共同控制。

    升降机构采用蜗轮蜗杆减速电机及变频器控制,升降架固定于2个立柱内侧,导向滑动装置采用直线导轨式,运行稳定,自润滑,无噪音。平移机构采用上下方管导向,由高强度耐磨尼龙轮滑棍式,经久耐用,安装简便。


      摇臂在线覆膜缠绕包装机配备顶部腹膜机构和薄膜储存机构,可对产品进行顶部腹膜。使产品在输送储存时得到更好的防护。主要适用于较轻较高且码垛后不稳定的产品或较重货物的裹包。其包装成本低、效率高。可实现无人化连生产线使用,也可单机操作。

    本设备也可与前段设备如码垛机实现自动化连线。设备工作的同时产品处于静止状态,从而降低了包装过程中产生的产品倾斜、脱落等潜在危险。托盘货物通过输送线自动运送到缠绕机的中心位置,机器自动按照设定好的参数缠绕,自动断膜,自动熔接(去掉尾巴)。
